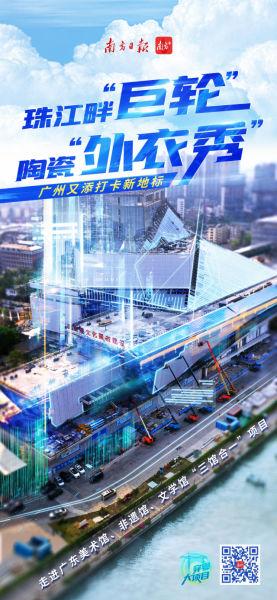

近日，位于广州荔湾区白鹅潭的广东美术馆、广东非物质文化遗产展示中心、广东文学馆“三馆合一”重大项目又有新进展，目前项目外立面幕墙施工已进入收尾阶段，室内机电等在进行调试，同时精装修已全面进行，预计今年底完成项目的施工建设。
根据外立面造型分区穿“陶瓷外衣”
“三馆合一”项目由中国工程院院士何镜堂领衔的华南理工大学团队设计，其外形宛如一艘轮船，建筑东西向长350米，高度呈30米至80米叠级而上，总用地面积约7.58万平方米，配套建有公交首末站场、城市公共开放空间，并预留鹅潭路隧道空间。
记者在现场看到，工人们正细致地在项目外墙安装白色材料。“这些是陶板，除了常规的玻璃幕墙，项目一大特色是大量采用陶板、陶棍的幕墙。”承建方中建三局华南公司“三馆合一”项目技术总监莫林昊介绍，陶瓷是中国的亮丽名片，符合项目的文化调性，设计师在设计之初就考虑到。
而在实际建造中，由于项目的造型独特，共设计有11大幕墙系统、22个子系统，构造复杂，如何准确安装幕墙成为难点。
对此，项目根据外立面造型细分3个区13个施工段，并采用“绝对坐标”及“网格相对距离”的方式，对幕墙安装测量放线进行双重控制。
同时，充分利用了BIM技术，进行项目双曲面、斜屋面幕墙分格点位坐标定位，再根据定位坐标放线。
另外，还采用三维扫描技术，扫描形成幕墙骨架点云模型，并与理论模型对比，复核曲面、斜面幕墙钢结构龙骨安装精度，再进行材料加工生产，确保材料尺寸互相吻合、安装精确。
“目前项目已经进入了幕墙施工的收尾阶段，精装修已经全面进行，预计今年底能完成项目的施工建设。”中建三局华南公司“三馆合一”项目经理殷灿表示。
重量级超限大跨度双层连廊70天内提升
进入“三馆合一”项目现场，一条长长的拱桥形连廊映入眼帘。这条连廊连接起文学馆和美术馆，建成后将成为市民游玩的观景步道。
“为安全提升这段连廊，项目历经4次方案论证评审，45天深化设计。”莫林昊介绍。
连廊悬空高度29米，桁架最大跨度168米，悬空最大跨度48米，重达1500吨，最终选用“超限结构大跨度拱形桁架分层逐次整体提升技术”。
具体施工中，分2次提升五层、三层钢结构连廊。同时利用BIM模拟分析施工过程桁架提升节点应力变等，减少高空作业安全风险。最终，这一重量级超限大跨度双层连廊提升项目在70天内完成。
由于“三馆合一”项目距离珠江近，潮汐和地下水位高差产生的潮差冲击力，对项目施工都产生较大影响，深基坑防渗漏是另一难点。 “我们主要在策划、用材和重要部位防水等方面应对。”莫林昊表示，项目对基坑防渗进行专项策划，采取三轴搅拌桩、灌注桩以及双管旋喷桩的方式，进行基坑支护工程的设计。同时，地下室的侧墙、底板采用两道防水处理，而承台、下柱墩、抗浮锚杆等节点位置，采用聚合物水泥防水涂料、非固化沥青等加强防水处理。
